Verdichtungsverfahren

Als Projektträgerin der Bergbausanierung ist die LMBV unter anderem verantwortlich für die Sicherung von Kippenflächen durch Bodenverdichtungsmaßnahmen. Die Kippenverdichtung bildet bei der Wiedernutzbarmachung und Rekultivierung ein zentrales Element, denn erst durch sie wird der Boden für nachfolgende Nutzungen sicher.

Landseitige und seeseitige RDV-Technik am Knappensee



Landseitige und seeseitige RDV-Technik am Knappensee
Fallplattenverdichtung im Tagebaurestloch Wulfersdorf



Fallplattenverdichtung im Tagebaurestloch Wulfersdorf

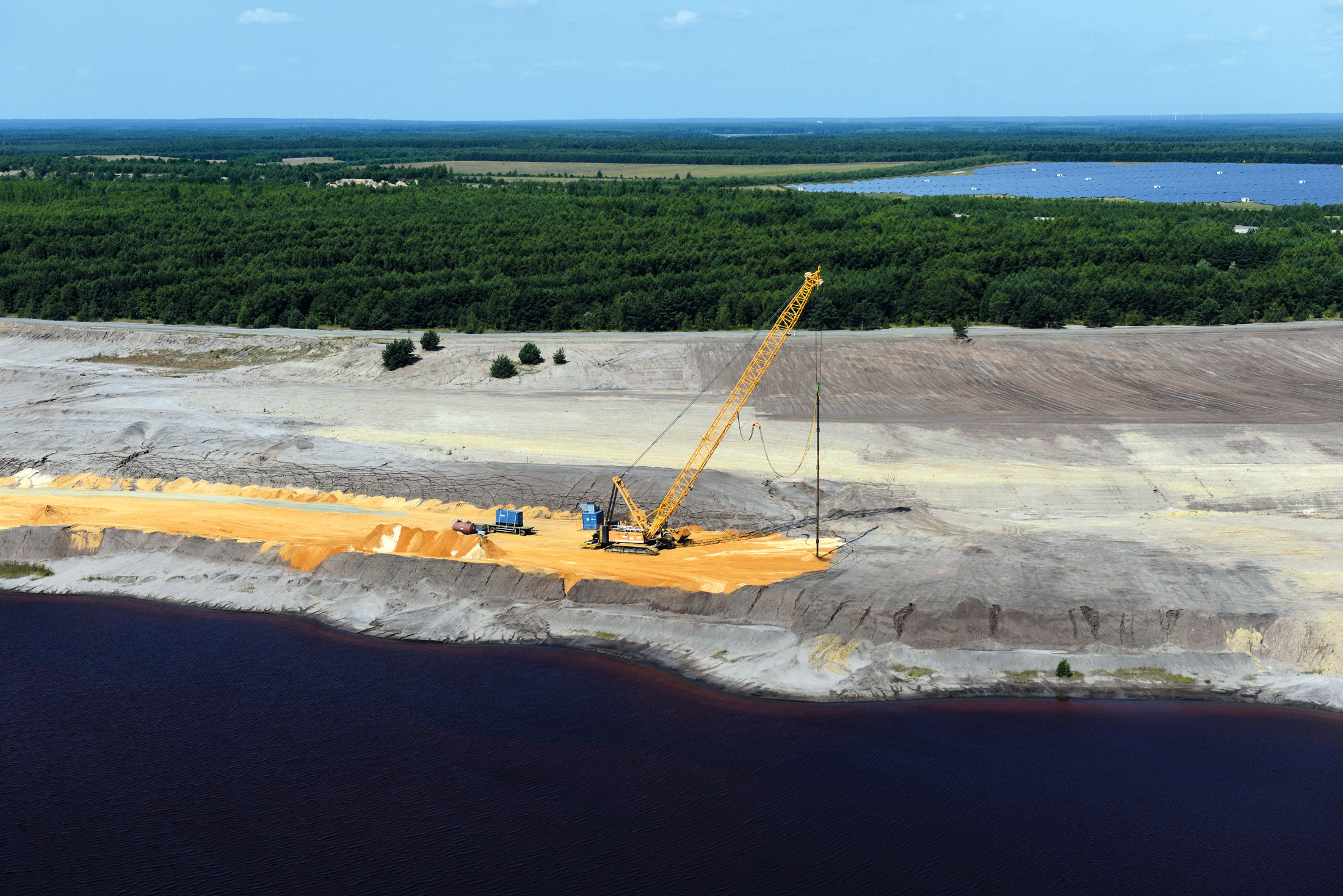

1_Sicherheit_Kleinleipisch_RDV_2013_PRA_2162



Concordiasee_Ruettelstopfverdichtung_an_Ostboeschung_Quelle_LMBV






Hintergrund: Wodurch entstehen Rutschungen?

Als Rutschung bezeichnen die Geotechniker eine geometrische Lageveränderung an einer Böschung oder an einem Böschungssystem infolge von Schwerkrafteinwirkung. Eine besondere Form der Rutschung ist das Setzungsfließen, das im Bereich von geschütteten Böschungen infolge einer spontanen Verflüssigung des Bodens auftritt. Voraussetzung für dieses Phänomen ist ein gleichförmiger sandiger Kippenboden, der locker gelagert und durch hoch anstehendes Grundwasser gesättigt ist. Die spontane Verflüssigung wird durch ein Initial – eine Erschütterung oder manchmal auch durch Eigenlast – ausgelöst. Das Bodengefüge bricht dann zusammen, der Porenwasserdruck im Boden steigt, das Korngefüge des Kippenbodens verliert seine Festigkeit und fließt förmlich davon.

Größere Rutschungen an Abraumkippen und Böschungen gab es bereits mit Beginn der Industrialisierung Anfang des 20. Jahrhunderts. Der Gefahr, Bodenbewegungen ausgesetzt zu sein, begegneten Bergleute somit von Anfang an. Eine großräumige bergmännische „Wasserhaltung“, die Zurückhaltung des Wassers aus den Gruben, sorgte für mehr Stabilität in den Kippen. Mit dem Fortschreiten des Grundwasseranstiegs in den Braunkohlesanierungsgebieten haben sich in den vergangenen Jahren nach dem Grundbruch von Spreetal im Jahr 2010, insbesondere im Nordraum des Lausitzer Reviers, neue geotechnische Herausforderungen durch weitere Geländeeinbrüche und Setzungsfließen ergeben. Dies hatte zur Folge, dass durch die zuständigen Behörden erneut großflächige Sperrungen von über 20.000 Hektar vorgenommen werden mussten – überwiegend auf Kippenflächen, die bereits zur Nutzung freigegeben waren.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Welche Sanierungsmethoden werden angewendet?

Um die Gefahr von Verflüssigungen zu mindern, müssen die Strukturen im Boden verändert werden. Dazu ist ein Eingriff in das Korngefüge der Erde notwendig. Die bisherigen Sanierungserfahrungen zeigen, dass dynamische Verdichtungsverfahren effektiv und wirtschaftlich sind. Bei der Wahl des Verdichtungsverfahrens sind verschiedene Rahmenbedingungen zu berücksichtigen wie Geologie, Hydrologie, Vegetation und Bebauung. Bei der Verdichtung von Innenkippen sind die bereits hohen Grundwasserstände bzw. die geplanten Endwasserstände in den Restlöchern zu beachten. Hier sind die Grenzen für die Anwendung bestimmter Verfahren eng gesteckt, so sind oft Modifizierungen der Verdichtungsverfahren erforderlich. Die verschiedenen Verdichtungsverfahren, die in der Bergbausanierung Anwendung finden, werden nachfolgend vorgestellt. Die Verfahren lassen sich nach ihrer Einwirkungstiefe in den Boden einteilen:
